エラーコードについて

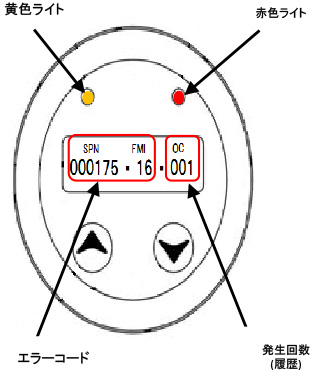

CANメーター表示
※複数のエラーが同時に発生した場合、各エラーコードが順次表示されます
エラーコードリスト
| サービスツール 表示 | CANメータ 表示 | CANメーターランプ表示 | DTC名称 | 検出項目 | 故障発生時のシステムアクション | 復帰条件 | ||||
| DTC | SPN | FMI | エンジン停止 | 噴射量制限 50%以下 | アクセル開度制限 | その他 | ||||
| P0406 | 27 | 3 | 黄色ライト点灯 | EGRポジションセンサー故障（High側） | センサー・ハーネスの +B等ショート | ○ | ○ | EGRバルブ全閉 | キースイッチOFFにて復帰 | |
| P0405 | 27 | 4 | 黄色ライト点灯 | EGRポジションセンサー故障（Low側） | センサー・ハーネスの断線、GNDショート | ○ | ○ | EGRバルブ全閉 | キースイッチOFFにて復帰 | |
| P2413 | 27 | 7 | 黄色ライト点灯 | EGRバルブ実開度ー目標開度 差大 | EGRバルブの故障 | ○ | ○ | EGRバルブ全閉 | キースイッチOFFにて復帰 | |
| P0223 | 29 | 3 | 黄色ライト点灯 | アクセルセンサー1（サブ）故障（High側） | センサー・ハーネスの+B等ショート | ○ | ○ | キースイッチOFFにて復帰 | ||
| P0222 | 29 | 4 | 黄色ライト点灯 | アクセルセンサー1（サブ）故障（Low側） | センサー・ハーネスの断線、GNDショート | ○ | ○ | キースイッチOFFにて復帰 | ||
| P0123 | 91 | 3 | 黄色ライト点灯 | アクセルセンサー1（メイン）故障（High側） | センサー・ハーネスの+B等ショート | ○ | ○ | ースイッチ OFFにて復帰 | ||
| P0122 | 91 | 4 | 黄色ライト点灯 | アクセルセンサー1（メイン）故障（Low側） | センサー・ハーネスの断線、GNDショート | ○ | ○ | キースイッチ OFFにて復帰 | ||
| P3014 | 97 | 2 | 黄色ライト点灯 | 燃料・水分分離器（プレフューエルフィルター）水位高 | 燃料・水分分離器（プレフューエルフィルター）水位高 | 正常復帰後 | ||||
| P0238 | 102 | 3 | 黄色ライト点灯 | ブースト圧センサー故障 （High側） | センサー・ハーネスの+B等ショート | ○ | ○ | ブースト圧を101kPaに固定 | キースイッチOFFにて復帰 | |
| P0237 | 102 | 4 | 黄色ライト点灯 | ブースト圧センサー故障 （Low側） | センサー・ハーネスの断線、GNDショート | ○ | ○ | ブースト圧を101kPaに固定 | キースイッチOFFにて復帰 | |
| P2229 | 108 | 3 | 黄色ライト点灯 | 大気圧センサー故障 （High側） | センサーの+B等ショート | ○ | ○ | 大気圧を101kPaに固定 | キースイッチOFFにて復帰 | |
| P2228 | 108 | 4 | 黄色ライト点灯 | 大気圧センサー故障 （Low側） | センサーのGNDショート | ○ | ○ | 大気圧を101kPaに固定 | キースイッチOFFにて復帰 | |
| P0118 | 110 | 3 | 黄色ライト点灯 | 水温センサー故障 （High側） | センサー・ハーネスの断線、+B等ショート | ○ | ○ | EGRバルブ全閉 水温を80℃に固定 | 正常復帰後 | |
| P0117 | 110 | 4 | 黄色ライト点灯 | 水温センサー故障 （Low側） | センサー・ハーネスのGNDショート | ○ | ○ | EGRバルブ全閉 水温を-20℃に固定 | 正常復帰後 | |
| P0217 | 110 | 15 | 黄色ライト点灯 | オーバーヒート | エンジン水温の異常高温 | ○ | ○ | 正常復帰後 | ||
| P0088 | 157 | 0 | 黄色ライト点灯 | レール圧異常高圧（第3段階） | 実圧が目標レール圧に対し過大である事（圧力使用域を超えるくらい高圧である時に診断する） | ○ | ○ | キースイッチ OFFにて復帰 | ||
| P1221 | 157 | 1 | 黄色ライト点灯 | 燃圧低下（コントロール限界以下） | 燃圧低下（コントロール限界以下） | ○ | ○ | キースイッチOFFにて復帰 | ||
| P0193 | 157 | 3 | 黄色ライト点灯 | レール圧センサー故障（High側） | センサー・ハーネスの+B等ショート | ○ | ○ | 燃圧下限値制御 燃圧制限 | キースイッチOFFにて復帰 | |
| P0192 | 157 | 4 | 黄色ライト点灯 | レール圧センサー故障 （Low側） | センサー・ハーネスの断線GNDショート | ○ | ○ | 燃圧下限値制御 燃圧制限 | キースイッチOFFにて復帰 | |
| P1089 | 157 | 15 | 黄色ライト点灯 | レール圧異常高圧（第1段階） | 実圧が指令圧に対し過大である事 （圧力使用域を超えるくらい高圧である時に診断する ） | ○ | ○ | キースイッチOFFにて復帰 | ||
| P0563 | 168 | 3 | 黄色ライト＆赤色ライト点灯 | バッテリー電圧不良 （High側） | ハーネスの断線、ショート、破損、バッテリー不良 | ○ | キースイッチOFFにて復帰 | |||
| P0562 | 168 | 4 | 黄色ライト点灯 | バッテリー電圧不良 （Low側） | ハーネスの断線、ショート、破損、バッテリー不良 | キースイッチOFFにて復帰 | ||||
| P0113 | 172 | 3 | 黄色ライト点灯 | マニホールド吸気温（EGR温）センサー故障（High側） | センサー・ハーネスの+B等ショート | ○ | ○ | 吸気温を25℃に固定 | 正常復帰後 | |
| P0112 | 172 | 4 | 黄色ライト点灯 | マニホールド吸気温（EGR温）センサー故障 （Low側） | センサー・ハーネスの断線、GNDショート | ○ | ○ | 吸気温を-20℃に固定 | 正常復帰後 | |
| P0183 | 174 | 3 | 黄色ライト点灯 | ポンプ燃料温度センサー故障（High側） | センサー・ハーネスの+B等ショート | ○ | ○ | 燃温を50℃に固定 | 正常復帰後 | |
| P0182 | 174 | 4 | 黄色ライト点灯 | ポンプ燃料温度センサー故障（Low側） | センサー・ハーネスの断線、GNDショート | ○ | ○ | 燃温を-20℃に固定 | 正常復帰後 | |
| P0219 | 190 | 0 | 黄色ライト＆赤色ライト点灯 | エンジンオーバーラン | エンジン回転数が所定値を超えた事 | ○ | キースイッチOFFにて復帰 | |||
| P0601 | 628 | 2 | 黄色ライト＆赤色ライト点灯 | ECUメモリ不良 | ECU内部不良 | ○ | キースイッチOFFにて復帰 | |||
| P1217 | 638 | 0 | 黄色ライト点灯 | レール圧異常高圧（第4段階） | 実圧が過大である事 | ○ | ○ | キースイッチOFFにて復帰 | ||
| P2293 | 638 | 2 | 黄色ライト点灯 | レール圧異常高圧（第2段階） | 実圧が目標レール圧に対し過大である事 （圧力使用域を超えるくらい高圧である時に診断する ） | ○ | ○ | キースイッチOFFにて復帰 | ||
| U1301 | 639 | 14 | 黄色ライト点灯 | CAN | 目標回転数データーが受信できない | ○ | ○ | 設定アイドル回転に制御 | 正常復帰後 | |
| P0201 | 651 | 3 | 黄色ライト点灯 | 第1気筒インジェクター（TWV1） コイル回路断線 | ハーネスの断線、インジェクターコイル断線 | ○ | ○ | キースイッチOFFにて復帰 | ||
| P0202 | 652 | 3 | 黄色ライト点灯 | 第2気筒インジェクター（TWV4） コイル回路断線 | ハーネスの断線、インジェクターコイル断線 | ○ | ○ | キースイッチOFFにて復帰 | ||
| P0203 | 653 | 3 | 黄色ライト点灯 | 第3気筒インジェクター（TWV2） コイル回路断線 | ハーネスの断線、インジェクターコイル断線 | ○ | ○ | キースイッチOFFにて復帰 | ||
| P2146 | 655 | 2 | 黄色ライト点灯 | インジェクター駆動回路断線（コモン1系統 又は1,2（第1,3気筒）同時） | ハーネスの断線 | ○ | ○ | キースイッチOFFにて復帰 | ||
| P2148 | 655 | 3 | 黄色ライト点灯 | インジェクター駆動回路バッテリーショート（コモン1系統 又は TWV1,2（第1,3気筒）同時） | ハーネスのバッテリーショート | ○ | ○ | キースイッチOFFにて復帰 | ||
| P2147 | 655 | 4 | 黄色ライト点灯 | インジェクター駆動回路GNDショート（コモン1系統 又は TWV1,2（第1,3気筒）同時） | ハーネスのGNDショート | ○ | ○ | キースイッチOFFにて復帰 | ||
| P2149 | 656 | 2 | 黄色ライト点灯 | インジェクター駆動回路断線（コモン2系統 又は TWV3,4（第2,4気筒）同時） | ハーネスの断線 | ○ | ○ | キースイッチOFFにて復帰 | ||
| P2151 | 656 | 3 | 黄色ライト点灯 | インジェクター駆動回路バッテリーショート（コモン2系統 又は TWV3,4（第2,4気筒）同時） | ハーネスのバッテリーショート | ○ | ○ | キースイッチOFFにて復帰 | ||
| P2150 | 656 | 4 | 黄色ライト点灯 | インジェクター駆動回路GNDショート （コモン2系統又は TWV3,4（第2,4気筒）同時） | ハーネスのGNDショート | ○ | ○ | キースイッチOFFにて復帰 | ||
| P0542 | 676 | 3 | 黄色ライト点灯 | グローリレー端子バッテリーショート | リレー・ハーネスのバッテリーショート | 正常復帰後 | ||||
| P0541 | 676 | 4 | 黄色ライト点灯 | グローリレー端子GNDショート | リレー・ハーネスのGNDショート | 正常復帰後 | ||||
| P2628 | 677 | 3 | 黄色ライト点灯 | スターターリレー回路 バッテリーショート | リレー・ハーネスのバッテリーショート | 正常復帰後 | ||||
| P0341 | 723 | 2 | 黄色ライト点灯 | カム回転数センサー特性不良 | 特性不良 | ○ | ○ | キースイッチOFFにて復帰 | ||
| P0342 | 723 | 8 | 黄色ライト点灯 | カム回転数センサーパルス不良 | センサー・ハーネスの断線、ショート、破損 | ○ | ○ | キースイッチOFFにて復帰 | ||
| P1530 | 970 | 7 | 黄色ライト＆赤色ライト点灯 | エンジン停止要求信号（エンジンストップスイッチ）故障 | エンジン停止要求信号（エンジンストップスイッチ）故障 | ○ | キースイッチOFFにて復帰 | |||
| P0606 | 1077 | 2 | 黄色ライト＆赤色ライト点灯 | CPU不良 | ECU内部不良 | ○ | キースイッチOFFにて復帰 | |||
| P0607 | 1077 | 8 | 黄色ライト＆赤色ライト点灯 | CPU監視用IC不良 | ECU内部不良 | ○ | キースイッチOFFにて復帰 | |||
| P0629 | 1347 | 3 | 黄色ライト点灯 | SCV駆動回路バッテリーショート | SCV駆動回路・ハーネスのバッテリー電圧へのショート | ○ | ○ | 燃圧制御 | キースイッチOFFにて復帰 | |
| P0627 | 1347 | 4 | 黄色ライト点灯 | SCV駆動回路断線・GNDショート | ハーネスの断線、GNDショート | ○ | ○ | 燃圧制御 | キースイッチOFFにて復帰 | |
| P1190 | 1347 | 7 | 黄色ライト点灯 | SCVバルブ固着 | 実圧が目標レール圧より所定値以上大 | ○ | ○ | 燃圧制御 | キースイッチOFFにて復帰 | |
| P0686 | 1485 | 2 | 黄色ライト点灯 | メインリレー故障 | メインリレーの故障 | キースイッチOFFにて復帰 | ||||
| P1601 | 1538 | 0 | 黄色ライト点灯 | QRコードエラー | ECU内部不良 | 正常復帰後 | ||||
| P1011 | 2648 | 13 | 黄色ライト点灯 | EGRメンテナンス要求 | - | ○ | ○ | 正常復帰後 | ||
| P1010 | 2648 | 14 | 黄色ライト点灯 | EGRメンテナンス要求 | - | 正常復帰後 | ||||
| P0404 | 2791 | 3 | 黄色ライト点灯 | EGRモーター故障 | EGRモーター故障 | ○ | ○ | EGRバルブ全閉 | キースイッチOFFにて復帰 | |
| P0403 | 2791 | 10 | 黄色ライト点灯 | EGR通電duty異常 | EGRバルブの故障 | ○ | ○ | EGRバルブ全閉 | キースイッチOFFにて復帰 | |
| P0602 | 2840 | 2 | 黄色ライト点灯 | QRコード補正データ不良 | ECU内部不良 | 正常復帰後 | ||||
| P1602 | 2840 | 7 | 黄色ライト点灯 | QRコード補正データ未書込み | QRコード補正データ未書込み | 正常復帰後 | ||||
| P0643 | 3509 | 3 | 黄色ライト点灯 | センサー電源1不良（High側） | ハーネスのショート、ECU内部不良 | ○ | ○ | 燃圧制御幅制限 | キースイッチOFFにて復帰 | |
| P0642 | 3509 | 4 | 黄色ライト点灯 | センサー電源1不良（Low側） | ハーネスのショート、ECU内部不良 | ○ | ○ | 燃圧制御幅制限 | キースイッチOFFにて復帰 | |
| P0653 | 3510 | 3 | 黄色ライト点灯 | センサー電源2不良（High側） | ハーネスのショート、ECU内部不良 | ○ | ○ | スロットル制御停止 EGRバルブ全閉 | キースイッチOFFにて復帰 | |
| P0652 | 3510 | 4 | 黄色ライト点灯 | センサー電源2不良（Low側） | ハーネスのショート、ECU内部不良 | ○ | ○ | スロットル制御停止 EGRバルブ全閉" | キースイッチキースイッチOFFにて復帰 | |
| P0611 | 3597 | 0 | 黄色ライト＆赤色ライト点灯 | インジェクター充電回路故障 | インジェクターチャージ電圧過小、インジェクターチャージ電圧過大、ECUチャージ回路故障 | ○ | ||||
| P0611 | 3597 | 1 | 黄色ライト点灯 | インジェクター充電回路故障 | インジェクターチャージ電圧過小、インジェクターチャージ電圧過大、ECUチャージ回路故障 | ○ | ○ | キースイッチOFFにて復帰 | ||
| P0336 | 4201 | 2 | 黄色ライト点灯 | エンジン回転数センサー特性不良 | 特性不良 | ○ | ○ | キースイッチOFFにて復帰 | ||
| P0337 | 4201 | 8 | 黄色ライト点灯 | エンジン回転数センサーパルス不良 | センサー・ハーネスの断線、ショート、破損 | ○ | ○ | キースイッチOFFにて復帰 | ||
| P0385 | 4202 | 8 | 黄色ライト点灯 | 両回転数センサー故障 | センサー・ハーネスの断線、ショート、破損 | ○ | キースイッチOFFにて復帰 | |||
